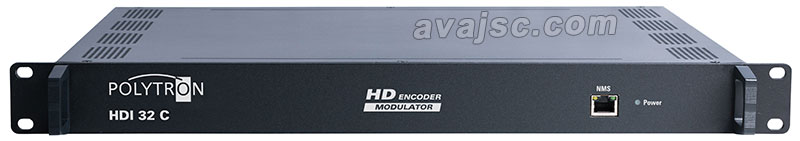

Polytron HDI 32 C điều chế số IP sang 32 QAM

Polytron HDI 32 C điều chế số IP sang QAM, 32 kênh DVB C, QAM

HDI 32 C là điều chế số IP (IPTV), chuyển đổi luồng IP sang 32 x DVB-C (QAM). đầu vào IP lên đến 1024 và cho phép mã hóa tới 32 kênh QAM (DVB C) ra

Polytron HDI32C chuyển đổi các luồng truyền tải TS IP thành 32 kênh với các kênh đầu ra được tự do lựa chọn, các kênh ra theo chuẩn DVB-C (QAM). Các luồng IP đơn (TS IP) đầu vào tối đa 1024 IP

Thiết bị HDI 32 C cho phép điều chế mã hóa với 32 kênh QAM ra tần số 50 - 960 MHz (DVB C số)

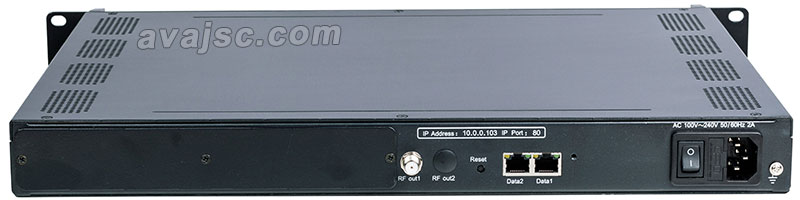

HDI32C hỗ trợ IP đầu vào thông qua 2 GE (2 cổng mạng), giao diện RJ45

Hỗ trợ lên tới 1024 kênh TS qua UDP / RTP, unicast và multicast, IGMP v2 / v3

Tối đa 840 Mbps cho mỗi đầu vào GE

Hỗ trợ điều chỉnh PCR chính xác

Hỗ trợ lọc CA PID, chỉnh sửa PSI / SI

Hỗ trợ lên tới 180 PIDS

Hỗ trợ ghép kênh DVB (ETR289), tiêu chuẩn ETSI 101 197 và ETSI 103 197 đầu ra UDP / RTP / RTSP. 32 kênh đầu ra sóng mang QAM không liền kề, tiêu chuẩn DVB-C (EN 300 429) và ITU-T J.83 A / B

Hỗ trợ mã hóa RS (204.188)

Quản lý cài đặt thông qua trình duyệt web

HDI 32 C - IP in 32x QAM Modulator

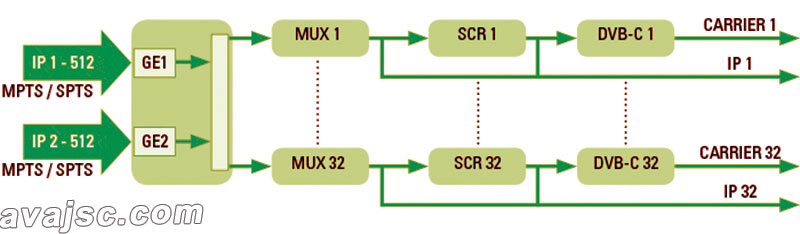

The HDI 32 C converts IPTV transport streams into 32x DVB-C (QAM) channels. The output channels are freely selectable. The single streams (max 1024) are muxed into the DVB-C channels. The device's scrambler allows to encrypt up to 32 QAM channels. The HDI 32 C is characterized by a high integration density, high performance and low costs.

2 GE inputs, RJ45 interface

Supports up to 1024 channels TS over UDP/RTP, unicast and multicast, IGMP v2 / v3

Max 840 Mbps for each GE input

Supports accurate PCR adjusting

Supports CA PID filtering, remapping and PSI / SI editing

Supports up to 180 PIDS remapping per channel

Supports DVB general scrambling system (ETR289), simulcrypt standards ETSI 101 197 and ETSI 103 197

Supports 32 multiplexed or scrambled TS over UDP/RTP/RTSP outputs

32 non-adjacent QAM carriers outputs, compliant to DVB-C (EN 300 429) and ITU-T J.83 A/B

Supports RS (204,188) encoding

Web-based Network management

Specifications HDI32C

Type: HDI 32 C

Article no.: 5741704

Input: 2 x 512 IP Input, 2x 100/1000M Ethernet Ports (SFP)

Mux

Transport Protocol: TS over UDP/RTP/RTSP, Unicast und / and Multicast, IGMP V2/V3

Transmission Rate: Max. 840 Mbps or each GE input

Input Channels: 1024

Output Channels: 32

Max PIDs: 180 per channel

Functions: PID remapping (auto/manually optional) PCR accurate adjusting. PSI/SI table automatically generating

Scrambling: Max simulcrypt CA: 4

Parameters

Scramble Standards: ETR289, ETSI 101 197, ETSI 103 197

Connections: Local and remote connection

Modulation

QAM Channels: 32 non-adjacent carriers

Modulation Standard  DVB-C (EN300 429) / ITU-T J.83A/B

Symbol Rate   5...7 Msps, 1 ksps  Stepping

Constellation   16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM

FEC RS (204, 188)

RF Output

Interface 1 F typed output port for 32 carriers, 75 Ohm

HF-Bereich / RF Range: 50...960 MHz, 1kHz stepping

Ausgangspegel / Output Level: -20...+10 dBm (87...117 dBµV), 0,1 dB stepping

MER   ≥ 40 dB

ACLR -60 dBc

TS outputs

32x IP outputs over UDP / RTP / RTSP, unicast / multicast. 2 x 100/1000M Ethernet Ports (SFP)

Dimensions (WxLxH)

Weight 3 kg

Temperature   0...45 °C (Betrieb / operation)

Pwr. Supply   100...240 VAC ±10%, 50/60 Hz

Consumption  15,4 W
