Tìm hiểu về hệ thống truyền hình MATV

Hệ thống MATV chuyên được sử dụng trong các tòa nhà cao ốc, khách sạn, nhà hàng. Trong thời đại thương mại hóa hiện nay các hộ gia đình, doanh nhân luôn hướng tới thị trường dịch vụ. MATV được phát triển để phục vụ cho việc khuếch đại tín hiệu và cung cấp hình ảnh cho người dùng với chất lượng hình ảnh tốt nhất. Trong bài viết này chúng ta hãy cùng tìm hiểu về hệ thống MATV.

MATV là viết tắt của Master Anten Television. Đây là hệ thống được sử dụng nhiều trong các tòa cao ốc, nhà hàng, khách sạn...

Tránh tình trạng giảm chất lượng tín hiệu, bộ phận kỹ sư của các nhà thầu cơ điện phải lập kế hoạch cụ thể và thiết kế thông qua việc sử dụng các thiết bị kỹ thuật MATV.

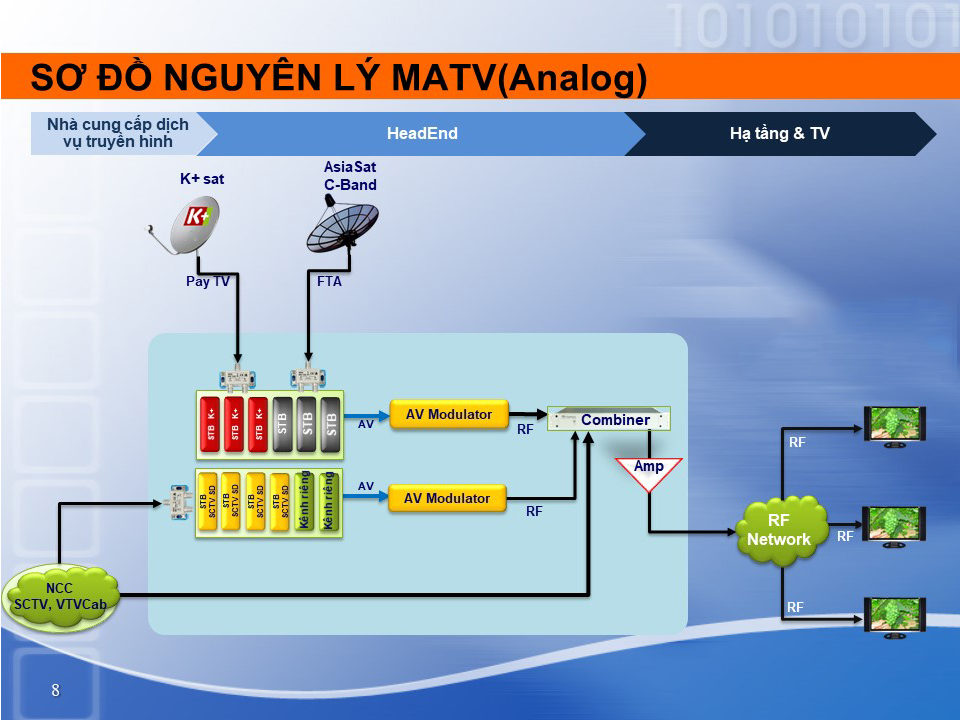

Sơ đồ nguyên lý MATV

Sơ đồ nguyên lý CATV

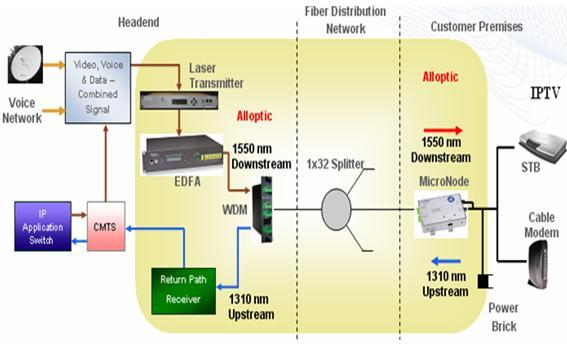

Sơ đồ nguyên lý IPTV

Khái niệm

Để đảm bảo chất lượng hình ảnh và âm thanh tại tất cả các ổ cắm đều tốt, không bóng, nhiễu trong việc thiết kế hệ thống MATV mức tín hiệu đầu ra tại tất cả các điểm TV phải trong phạm vi cho phép (65 - 75dB). (Nếu mức tín hiệu < 65, chất lượng hình ảnh ko đạt yêu cầu, mức tín hiệu > 75, hình ảnh sẽ bị xuyên nhiễu).

Tín hiệu truyền hình được truyền từ anten, qua hệ thống mạng cáp, các bộ chia, tape và tới các điểm tivi. Tín hiệu này sẽ bị suy giảm khi qua mạng cáp và các thiết bị trên, và được khuếch đại bằng bộ khuếch đại tín hiệu, độ suy giảm sẽ tỷ lệ với tần số sử dụng của kênh truyền.

Hệ thống của MATV

• Anten

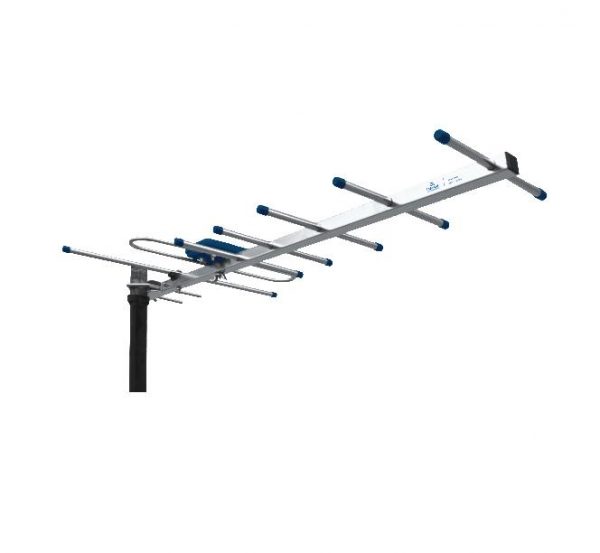

Anten bao gồm các anten parabol, anten UHF/VHF thu tín hiệu truyền hình vệ tinh và mặt đất cùng với cáp dẫn tín hiệu từ anten về tủ trung tâm đặt tại phòng kĩ thuật điện nhẹ tại phòng trung tâm.

Vì được lắp đặt trên tầng mái nên anten phải được gia cố chắc chắn để chống lại ảnh hưởng của thời tiết và có hệ thống chống sét tiếp đất nối với hệ thống tiếp đất của toà nhà.

• Thiết bị trung tâm

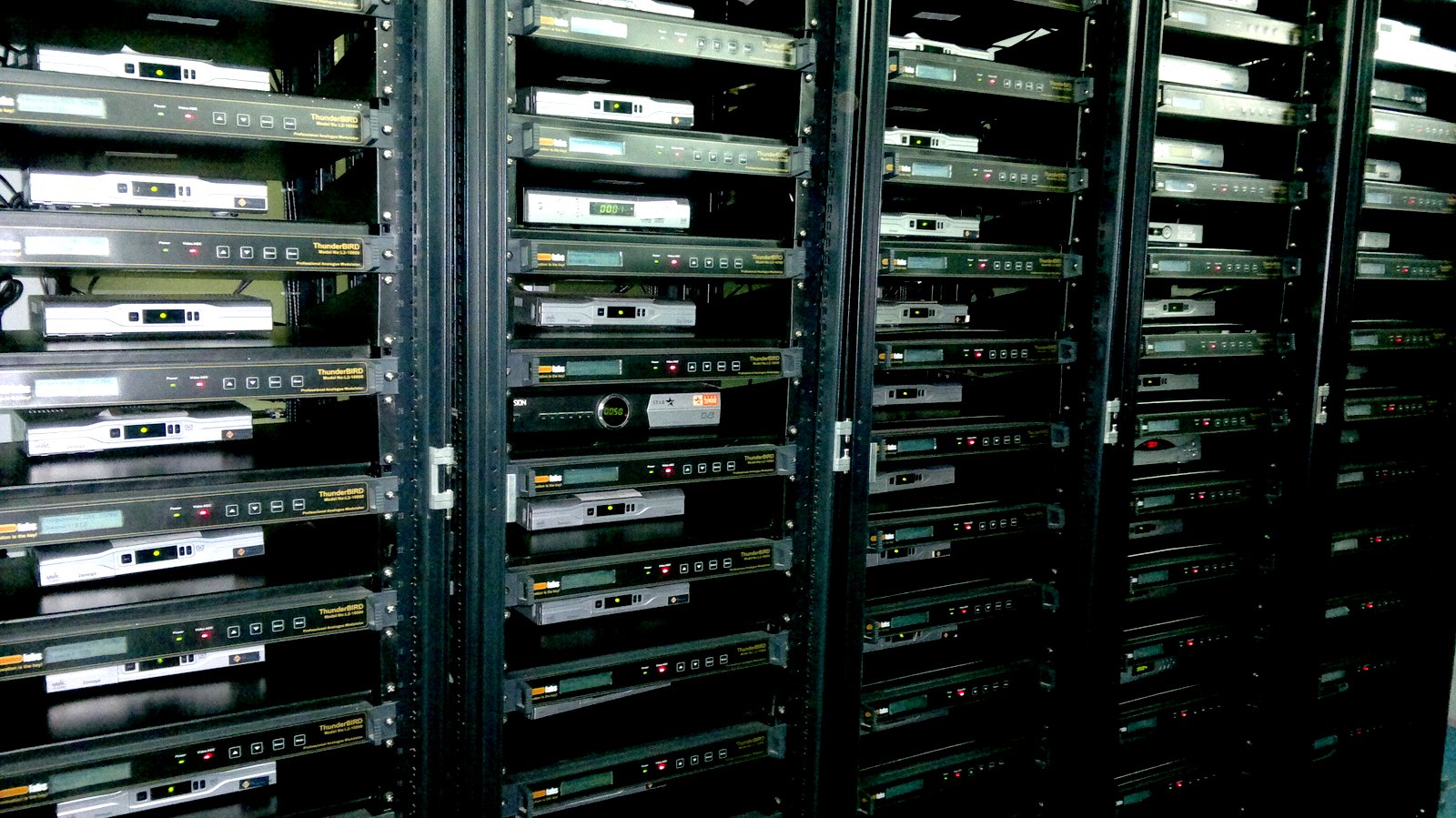

Hệ thống bao gồm bộ trộn tín hiệu, các bộ chia tín hiệu, các bộ giải mã tín hiệu truyền hình vệ tinh và bộ khuếch đại tín hiệu, các thiết bị này được bố trí trong một tủ chuyên dụng.

• Cáp truyền dẫn và phân phối tín hiệu

Các bộ khuếch đại và bộ chia tín hiệu được lắp đặt trong tủ chuyên dụng đặt tại các trục kỹ thuật tầng và các vị trí thích hợp trên mặt bằng theo bản vẽ thiết kế, có đường cấp nguồn cho khuếch đại.

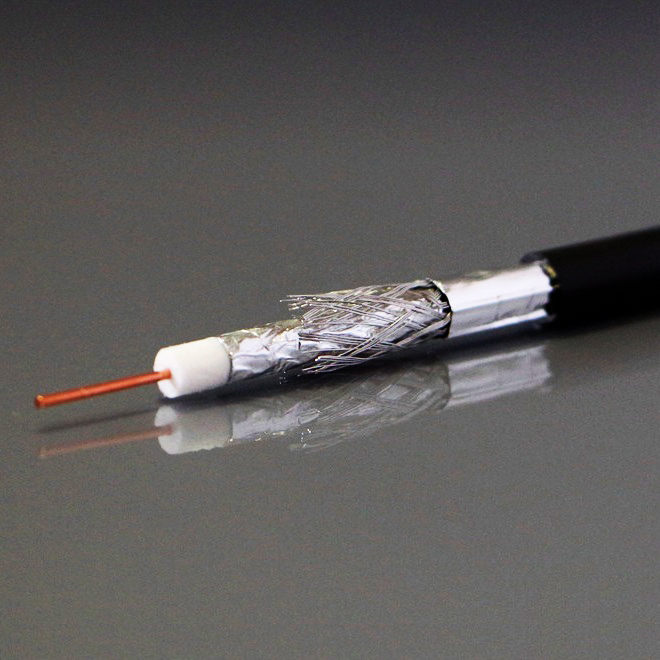

Sử dụng cáp đồng trục RG-6, RG-11 và QR-540 để truyền dẫn tín hiệu và sử dụng các bộ chia, phân nhánh tại các trục kỹ thuật để đảm bảo mức tín hiệu tại mọi điểm tivi là đồng đều nhau và đảm bảo chất lượng tín hiệu.

Thiết kế hệ thống

Tín hiệu đầu ra tại anten thường chỉnh đạt mức 90 - 100dB. Mức tín hiệu này khi qua hệ thống mạng cáp, bộ chia sẽ bị suy hao dần. Các bộ khuếch đại sẽ làm nhiệm vụ khuếch đại tín hiệu này lên để đạt mức như cũ, trước khi phân chia đến các ổ cắm. Thông thường, một bộ khuếch đại thường đảm nhiệm khuếch đại cho 30-40 điểm tivi.

Sơ đồ tổng quan

Hệ thống MATV chia làm 2 phần:

Headend

Mạng phân phối

Chức năng của headend

Thu và giải mã tín hiệu truyền hình vệ tinh.

Thực hiện điều chế các tín hiệu đã giải mã trong băng tần UHF, VHF.

Kết hợp các tín hiệu đã điều chế trong băng tần 47-862MHz, sau đó đưa vào mạng phân phối.

Chức năng của mạng phân phối

Thực hiện phân phối tín hiệu từ trung tâm đến các vị trí của từng khách hàng trong mạng thông qua mạng truyền dẫn cáp đồng trục.

Tín hiệu trong mạng được khuyếch đại, sau đó được chia nhánh, rồi đưa đến từng thuê bao.
