Điều chế số 4 cổng A/V MPEG 2 sang RF DVB-T2
Điều chế số 4 cổng A/V MPEG 2 , MPEG 4 mã hoá và điều chế tín hiệu sang RF chuẩn DVB-T /T2. Điều chế số và mã hoá tín hiệu AVC H2.64 phân giải SD,HD


Bộ điều chế số 4 cổng A/V có chức năng mã hoá và điều chế tín hiệu số. Dùng trong truyền hình cáp, truyền hình vệ tinh, các phòng lab cho truyền hình, các phòng Head end truyền hình
Ngoài ra bộ thiết bị điều chế này còn dùng cho truyền hình dân dụng và chuyên dụng…
BẠN NÊN DÀNH THỜI GIAN XEM THÊM CÁC BỘ ĐIỀU CHẾ SỐ KHÁC.

Với thiết kế mới nhất theo công nghệ tiên tiến, thiết bị điều chế này hỗ trợ nhiều định dạng tín hiệu, chuẩn tín hiệu truyền hình và sau khi mã hoá, điều chế cho ra tín hiệu RF chuẩn DVB-T hay DVB-T2.
Không những hai chuẩn tín hiệu ra trên mà khách hàng có thể yêu cầu nhà máy sản xuất (tuỳ chọn) các chuẩn tín hiệu RF ra phù hợp nhu cầu như tín hiệu DVB-C, ATSC, ISDB-T…
Các thông số cơ bản bộ điều chế số truyền hình:

1. Video Encoding
Option1: MPEG-2 MP@ML(4:2:0)
Option2: MPEG-2 & MPEG-4 AVC/H.264 (4:2:0)

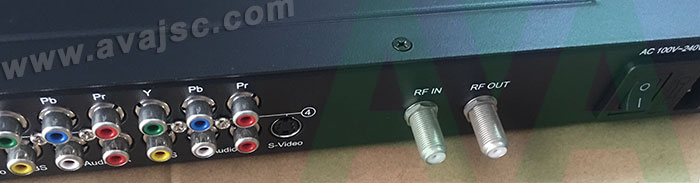

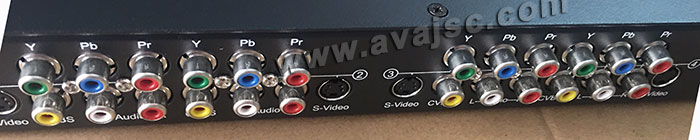

Input: S-Video/ YPbPr /CVBS*2
Bitrate: 1-19.5Mbps
Resolution: 720*480_60i, 720*576_50i
Low Delay: Normal, Mode 1, Mode 2
Rate Control: VBR/CBR
Chroma: 4:2:0
Aspect Ratio: 16:9,4:3
2. Audio Encoding
Option 1: MPEG1 Layer II
Option 2: MPEG1 Layer II; LC-AAC; HE-AAC and Dolby Digital AC3 2.0( Optional)
Sample rate: 48KHz
Bitrate: 64/96/128/ 192/256/320kbps
3. Modulator Section DVB-T
Standard: DVB-T COFDM
Bandwidth: 6M, 7M, 8M
Constellation: QPSK, 16QAM, 64QAM
Code rate: 1/2, 2/3, 3/4, 5/6, 7/8.
Guard Interval: 1/32, 1/16, 1/8, 1/4
Transmission Mode: 2K, 8K
MER: ≥42dB
RF frequency: 30~960MHz, 1KHz step

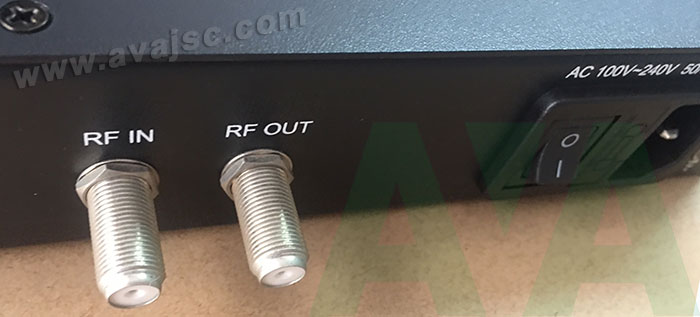

RF Out: 1*DVB-T; 2*DVB-T carriers combined output (Option)
RF output level: -30~ -10dbm (77~97 dbµV), 0.1db step
