Kết nối đầu ghi camera với tivi, ghép kênh vào hệ thống truyền hình cáp

Việc lắp camera như là một thiết bị giám sát hiệu quả ở hầu hết các gia đình, cửa hàng, khách sạn. Khi kết nối đầu thu camera với tivi thì đây cũng xem như là một kênh truyền hình đặc biệt mà không có trong hệ thống truyền hình cáp (truyền hình K+, camera, các kênh nước ngoài khác,..). Để trộn tín hiệu nào vào đường truyền tín hiệu cáp SCTV, HTVC, VCTV,…thì chúng ta phải sử dụng các thiết bị truyền hình cáp cũng như các công cụ phù hợp để trộn chúng vào với nhau mà không ảnh hưởng đến tín hiệu truyền hình khác. Công ty chúng tôi xin đưa ra 2 giải pháp để làm việc này như sau:

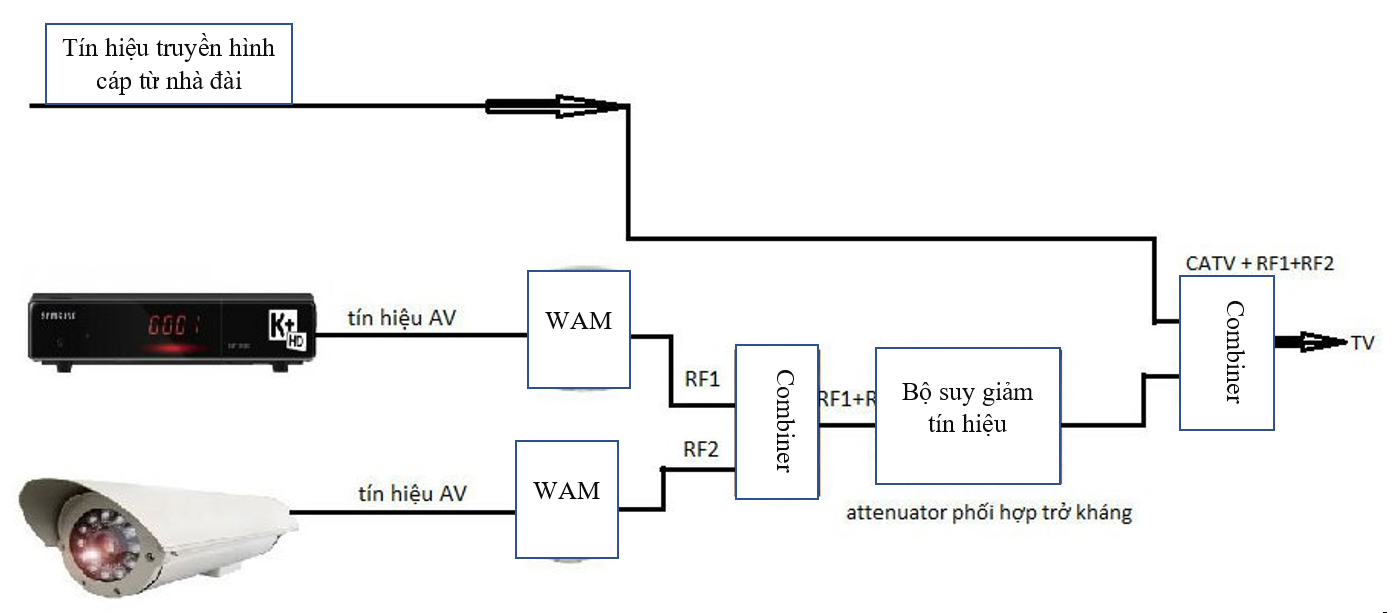

Đối với hệ thống truyền hình cáp đã kín băng tần (full): sử dụng các thiết bị để trộn 1 kênh camera và 1 kênh k+ vào truyền hình cáp SCTV gồm có:

· 01 bộ lọc băng tần Band-Stop Fillter để cắt bỏ những tần số không cần thiết để có khoảng trống băng thông. Đối với truyền hình cáp chưa kín băng tần thì không cần thiết bị này.

· 01 Attenuator 0-20 (bộ suy giảm và cân bằng trở kháng)

Đối với hệ thống truyền hình cáp chưa kín băng tần (no full): sử dụng các thiết bị để trộn 1 kênh camera và 1 kênh k+ vào truyền hình cáp HTVC như sau:

   · 02 bộ điều chế tín hiêu AV – RF có thay đổi được tần số và khống chế tín hiệu can nhiễu (hài băng tần)  là Mod47862DBS

   · 02 bộ chia tín hiệu truyền hình cáp 02 tín hiệu không thông nguồn (thay thế bộ trộn tín hiệu - combiner)

   · 01 Attenuator 0-20 (bộ suy giảm và cân bằng trở kháng).
