Những bất cập trong việc kiểm tra cáp quang và cáp đồng trục
Đâu là những khó khăn trong việc đo kiểm cáp quang và cáp đồng trục
Song song với việc lựa chọn đúng phương pháp để chứng nhận hệ thống cáp, việc lựa chọn máy đo kiểm đạt tiêu chuẩn và có chất lượng tốt cần cũng được đảm bảo.Thành công luôn đòi hỏi những thách thức và khó khăn trong mọi lĩnh vực. Còn trong đo kiểm, mối lo ngại chính là phải đảm bảo thực hiện đầy đủ các bước theo đúng quy trình và tiêu chuẩn.
Dù khi thiết kế một hệ thống hoàn chỉnh tuy nhiên vẫn gặp nhiều thách thức trong quá trình thực hiện. Dưới đây sẽ nêu ra những khó khăn khi gặp phải khi đo kiểm hạ tầng cáp mạng và cáp đồng hỗ trợ ứng dụng 1Gbps và 10 Gbps thường gặp.

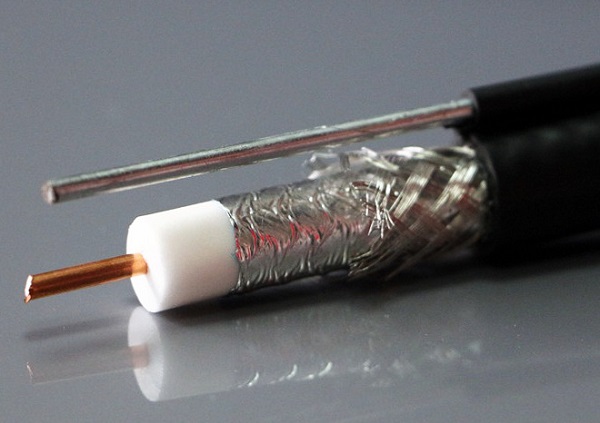

Trong phương pháp đo kiểm cáp đồng trục

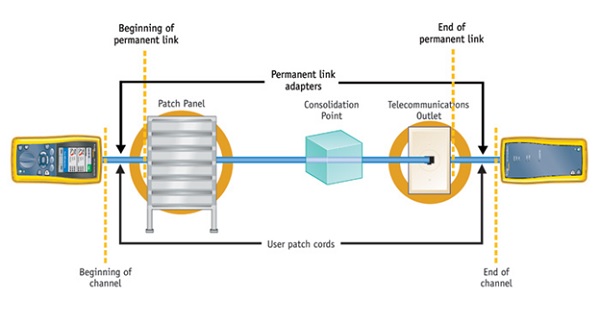

Có hai phương pháp đo kiểm cáp đồng trục, theo tiêu chuẩn quốc tế đó là: đo channel và permanent link.
Channel là phương pháp đo toàn tuyến, bao gồm cả cáp đấu nối ở hai đầu. Còn permanent link là phương pháp đo từ thanh đấu nối cáp đến ổ cắm mạng người dùng, bao gồm các khớp nếu có. Thường thì người ta chọn cách đo channel đơn giản vì thuận lợi hơn so với cách còn lại vì các lí do:
- Chiều dài cho phép đo này lên đến 100m, bao gồm cáp đấu nối.
- Đầu RJ-45 của cáp đấu nối cắm vào máy đo kiểm thì không được kiểm tra.
- Đo channel cộng thêm 20% giá trị suy hao vì phương pháp đo này bao gồm dây nhảy ở hai đầu. Phần suy hao chủ yếu nằm ở đoạn từ thanh đấu nối cáp đến ổ cắm mạng.Vì vậy cộng thêm 20%, hệ thống đo sẽ dễ dàng “pass”.
Dù vậy nhưng phương pháp đo channel không được khuyến khích sử dụng vì không đánh giá chính xác chất lượng của hệ thống sau khi thì công, cáp đấu nối hai đầu kết nối thường xuyên bị thay đổi. Ngược lại, với phương pháp permannent link đảm bảo được các yêu cầu cần thiết, đem lại nhiều lợi ích và được khuyến khích dùng.

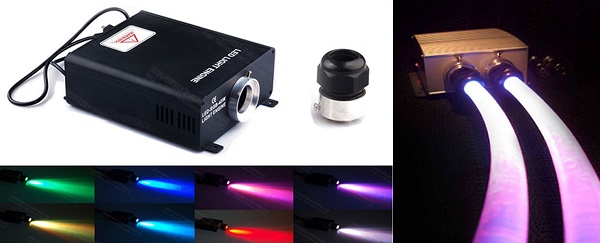

Lựa chọn nguồn phát khi đo kiểm sợi quang

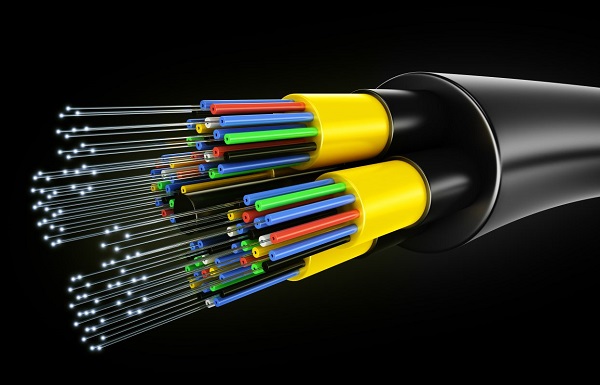

Khi chọn cáp quang OM3 hoặc OM4, nguồn phát quang cần là VCSEL. Nó là một nguồn phát quang có phổ ánh sáng hẹp hơn LED, phát ra ánh sáng tập trung thành một điểm rất nhỏ giúp tín hiệu truyền hiệu quả hơn.
Được xem là phương thức truyền tín hiệu quang tốt nhất trên cáp quang multimode với ứng dụng Gigabit và Fiber Channel, nguồn phát qang VCSEL hiện được sủ dụng cho ứng dụng 10 Gbps. Ngoài ra, có thể dùng VCSEL cho ứng dụng 40Gbps và 100Gbps khi sử dụng cáp quang multimode OM3 hoặc OM4.
Ở bước sóng 850nm và 1300nm, VCSEL đạt tần số điều chế cao đến 10Ghz, cao hơn nhiều so với nguồn phát quang LED. Với cáp quang truyền dữ liệu 100Mbps, cần sử dụng nguồn phát quang LED ( ở bước sóng 850nm và 1300nm nhưng ở tần số điều chế rất thấp, tối đa chỉ 600 MHz).
Nguồn phát quang VCSEL có thể đạt băng thông lên đến 2000-4700 MHz-km với tốc độ truyền tải dữ liệu 10Gbps. Trong khi nguồn phát quang LED chỉ giới hạn ở mức băng thông 2000-600 MHZ-km với tốc độ truyền tả dữ liệu tối đa là 622 Mbps.
Do đó khi chọn loại cáp quang, cần phải biết băng thông của từng loại ứng dụng mà có thể hổ trợ để có được lựa chọn chính xác.
