Tìm hiểu công nghệ OFDM tốc độ đường truyền trong hệ thống ADSL

Tổng quan về lịch sử hình thành sóng mang trực giao OFDM

OFDM là một phương pháp truyền khá phức tạp trên kênh vật lý, nguyên lý cơ bản của phương pháp là sử dụng kỹ thuật đa sóng mang để truyền một lượng lớn ký tự tại cùng một thời điểm.

Kỹ thuật OFDM do R.W Chang phát minh năm 1966 ở Mỹ dựa vào các lý thuyết Wienstein và Ebert đã đề xuất phương pháp điều chế số rất hiệu quả trong lĩnh vực phát thanh truyền hình số, đó là OFDM. Phát minh này cùng với sự phát triển của kỹ thuật số làm cho kỹ thuật điều chế OFDM được sử dụng ngày càng trở nên rộng rãi.

Xem thêm: Bộ điều chế tín hiệu winersat bán chạy nhất trên thị trường hiện nay

công nghệ OFDM

Ngày nay kỹ thuật OFDM còn kết hợp với các phương pháp mã kênh sử dụng trong thông tin vô tuyến. Trong các hệ thống này tín hiệu trước khi được điều chế OFDM sẽ được mã kênh với các loại mã khác nhau với mục đích chống lại các lỗi đường truyền.

Hệ thống này mở ra khái niệm về hệ thống truyền dẫn sử dụng kỹ thuật OFDM với bộ điều chế tín hiệu thích ứng (adaptive modulation technique). Trên thế giới hệ thống này được chuẩn hóa theo tiêu chuẩn IEEE.802.11a.

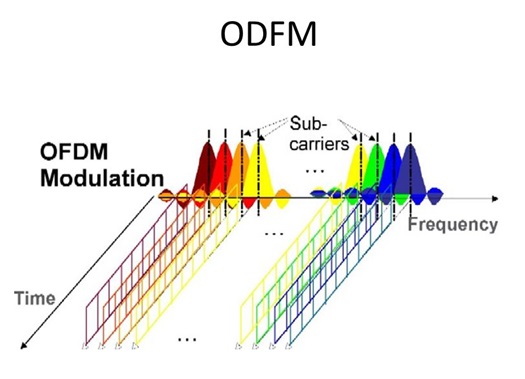

Khái niệm OFDM

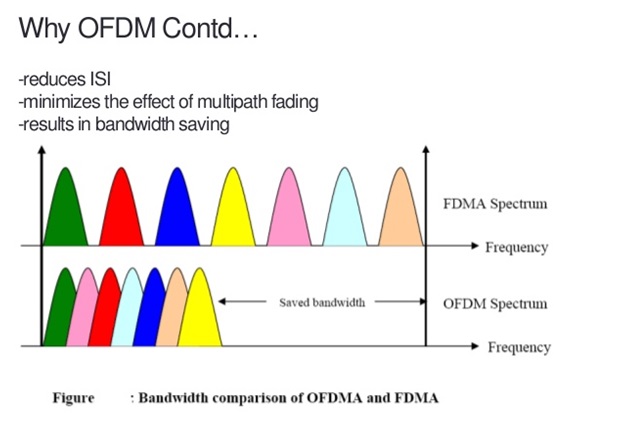

OFDM là một công nghệ cho phép tăng độ rộng ký hiệu truyền dẫn do đó dung sai đa đường lớn hơn rất nhiều so với các kỹ thuật đã sử dụng trước đây, cho phép khắc phục những nhược điểm căn bản của kỹ thuật đơn sóng mang.

kỹ thuật OFDM

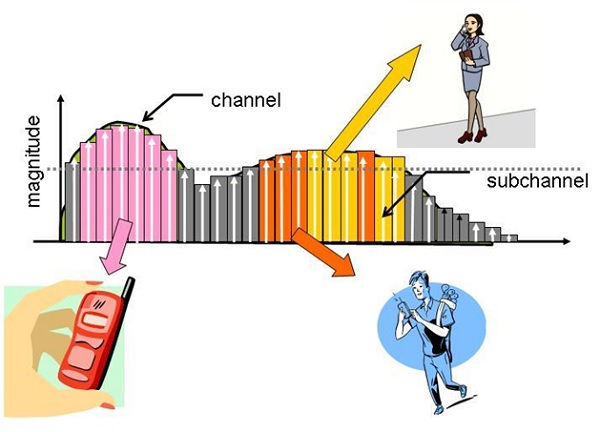

Sự ứng dụng của kỹ thuật OFDM ở Việt Nam

Có thể nói mạng internet băng rộng ADSL rất quen thuộc ở Việt Nam, nhưng ít người biết rằng sự nâng cao tốc độ đường truyền trong hệ thống ADSL chính là nhờ công nghệ OFDM.

công nghệ kỹ thuật OFDM

Bên cạnh mạng cung cấp dịch vụ ADSL hiện đang được sử dụng rất rộng rãi ở Việt Nam hiện nay, các hệ thống thông tin vô tuyến như mạng truyền hình số mặt đất DVBT cũng đang được khai thác sử dụng. Các mạng về thông tin máy tính không dây như HiperLAN/2, IEEE 802.11a, g cũng sẽ được khai thác một cách rộng rãi ở Việt Nam.

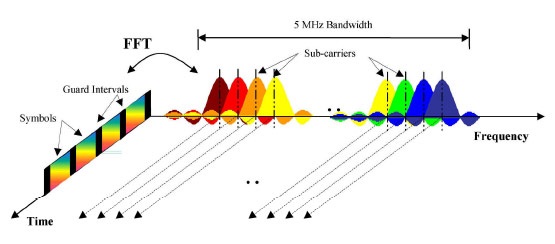

Tính chất sóng mang trực giao OFDM

Hệ thống OFDM có thể loại bỏ hoàn toàn nhiễu liên ký tự (Intersymbol Interference- ISI) nếu độ dài chuỗi bảo vệ (Guard interval length) lớn hơn trễ truyền dẫn lớn nhất của kênh.

công nghệ OFDM

Hệ thống có cấu trúc bộ thu đơn giản. Bên cạnh đó, kỹ thuật OFDM cũng có một vài nhược điểm cơ bản đó là:

- Một trong những vấn đề của OFDM là nó có công suất đỉnh cao hơn so với công suất trung bình.

- Việc sử dụng chuỗi bảo vệ có thể tránh được nhiễu ISI nhưng lại làm giảm đi một phần hiệu suất đường truyền, do bản thân chuỗi bảo vệ không mang thông tin có ích.

- Do yêu cầu về điều kiện trực giao giữa các sóng mang phụ, hệ thống OFDM rất nhạy cảm với hiệu ứng Doppler cũng như là sự dịch tần (frequency offset) và dịch thời gian (time offset) do sai số đồng bộ.

- Ảnh hưởng của sự sai lệch thời gian đồng bộ: OFDM có khả năng chịu đựng tốt các sai số về thời gian nhờ các khoảng bảo vệ giữa các symbol.

- Ảnh hưởng của sự sai lệch đồng bộ tần số: Một trong những vấn đề lớn của OFDM là nó dễ bị ảnh hưởng bởi offset về tần số. Sai số về tần số diễn ra chủ yếu theo 2 nguồn chính: lỗi của bộ dao động và hiệu ứng Doppler.
