Tìm hiều về nguyên lí hệ thống truyền hình MATV

Các thành phần hệ thống truyền hình MATV

► Hệ thống anten truyền hình

Hệ thống anten được lắp đặt trên tầng mái và được gia cố chắc chắn đảm bảo chịu được bão cấp 12 và có hệ thống chống sét tiếp đất nối với hệ thống tiếp đất của toà nhà.

anten thu sóng truyền hình

Bao gồm các anten parabol, anten UHF/VHF thu tín hiệu truyền hình vệ tinh và mặt đất cùng với cáp dẫn tín hiệu từ anten về tủ trung tâm đặt tại phòng kĩ thuật điện nhẹ tại phòng trung tâm.

► Hệ thống thiết bị trung tâm

Hệ thống thiết bị trung tâm bao gồm bộ trộn tín hiệu, các bộ chia tín hiệu, các bộ giải mã tín hiệu truyền hình vệ tinh và bộ khuếch đại tín hiệu, các thiết bị này được bố trí trong một tủ chuyên dụng.

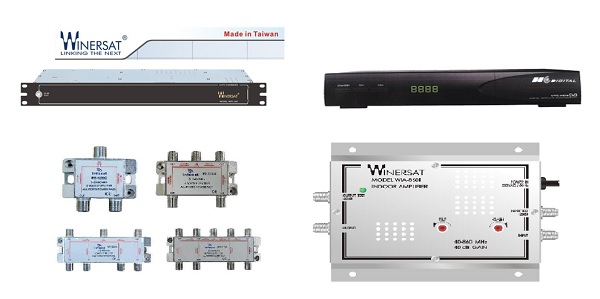

bộ thiết bị hỗ trợ truyền hình trung tâm MATV

► Hệ thống mạng cáp truyền dẫn và phân phối tín hiệu

Bao gồm các bộ chia tín hiệu truyền hình cáp, khuếch đại tín hiệu truyền hình cáp và các ổ cắm tivi. Sử dụng cáp RG-6, RG-11 và QR-540 để truyền dẫn tín hiệu và sử dụng các bộ chia, phân nhánh tại các trục kỹ thuật để đảm bảo mức tín hiệu tại mọi điểm tivi là đồng đều nhau và đảm bảo chất lượng tín hiệu.

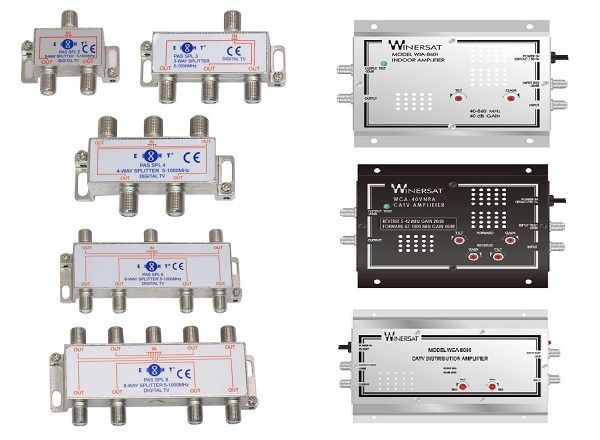

bộ thiết bị hỗ trợ truyền hình MATV

Các bộ khuếch đại và bộ chia tín hiệu được lắp đặt trong tủ chuyên dụng đặt tại các trục kỹ thuật tầng và các vị trí thích hợp trên mặt bằng theo bản vẽ thiết kế, có đường cấp nguồn cho khuếch đại.

Một số thuật ngữ cơ bản

Nguyên lý cơ bản của việc thiết kế hệ thống MATV là đảm bảo chất lượng hình ảnh và âm thanh tại tất cả các ổ cắm đều tốt, không bóng, nhiễu. Cụ thể là mức tín hiệu đầu ra tại tất cả các điểm TV phải trong phạm vi cho phép (65 – 75dB). (Nếu mức tín hiệu < 65, chất lượng hình ảnh không đạt yêu cầu, mức tín hiệu > 75, hình ảnh sẽ bị xuyên nhiễu).

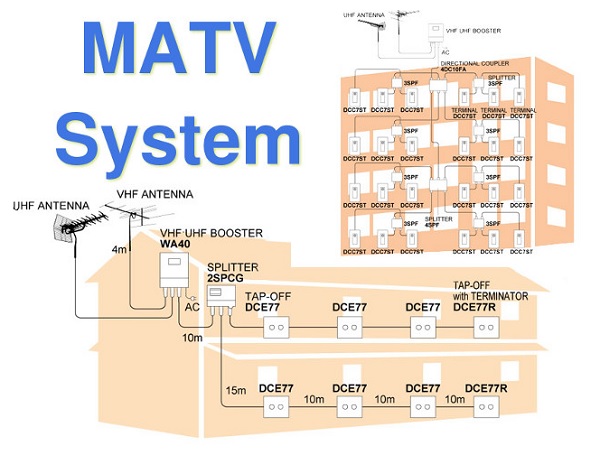

hệ thống truyền hình MATV

Tín hiệu truyền hình được truyền từ anten, qua hệ thống mạng cáp, các bộ chia, tape và tới các điểm tivi. Tín hiệu này sẽ bị suy giảm khi qua mạng cáp và các thiết bị trên, và được khuếch đại bằng bộ khuếch đại, độ suy giảm sẽ tỷ lệ với tần số sử dụng của kênh truyền. Tại đây, ta tính theo độ suy giảm tối đa (tại tần số 1000Mhz), cụ thể như sau:

1. Suy hao qua bộ chia tín hiệu truyền hình cáp:

Bộ chia là thiết bị phân chia tín hiệu thành nhiều đầu ra. Mức tín hiệu tại các đầu ra đều bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại bộ chia.

chia tín hiệu truyền hình cáp

2. Suy hao qua bộ rẽ tín hiệu truyền hình cáp (Tap off)

Bộ Tap off là thiết bị phân chia tín hiệu thành nhiều đầu ra không cân bằng. Mức tín hiệu tại đầu OUT = mức tín hiệu tại đầu IN – 3.5dB. Mức tín hiệu tại các đầu TAPE bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại tape. Có các mức suy hao như -6.5dB, -8.5dB, -12.5dB,…

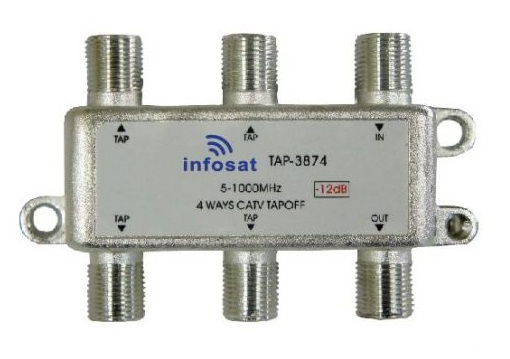

bộ rẽ nhánh tap off

3. Suy hao qua mạng cáp

Mạng cáp trong hệ thống MATV thường  sử dụng gồm có 2 loại cáp chính đó là:

Cáp đồng trục RG6 thường được sử dụng trên các mặt bằng tầng, từ tủ tầng đến các ổ cắm. Suy hao đạt mức -21dB/100m.

- Cáp đồng trục RG11 thường được sử dụng cho hệ thống mạng cáp trục. Suy hao đạt mức -14dB/100m.

cáp đồng trục, cáp mạng

4. Suy hao tại các đầu nối: 0.2 – 0.3 dB (Mức suy hao trên được tính tối đa, cho tần số sử dụng là 1000Mhz).

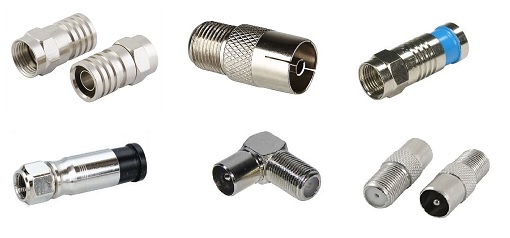

các loại giắc kết nối cáp đồng trục

Do tín hiệu đi từ anten xuống bị suy hao khi qua hệ thống mạng cáp và bộ chia tín hiệu truyền hình cáp, do vậy hệ thống MATV cần sử dụng các bộ khuếch đại tín hiệu. Các bộ khuếch đại này chỉnh được mức khuếch đại đầu ra. Độ khuếch đại tối đa thường đạt mức +40dB.

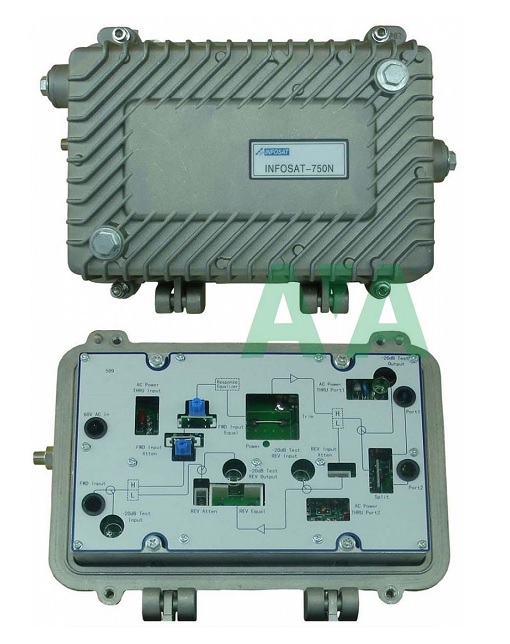

khuếch đại tín hiệu truyền hình cáp

Yêu cầu kỹ thuật hệ thống MATV

Chất lượng hình ảnh và âm thanh tại các ổ cắm tốt, không bóng, nhiễu, đạt tiêu chuẩn truyền hình, cụ thể là:

- Mức ra tín hiệu truyền hình tại các điểm đặt TV đạt 65-75dBµV.

- Không có xuyên nhiễu giữa các kênh.

- Mức tín hiệu/tạp âm S/N đảm bảo 60dBµV.

- Ðộ rộng kênh ít nhất 8Mhz cho hệ PAL DK, và 6Mhz cho hệ NTSC.

Các mô hình ứng dụng:

Hiện nay, có 2 mô hình mạng cáp thường được sử dụng trong hệ thống MATV. Các mô hình này tương đương nhau trên mặt bằng tầng, chỉ khác nhau về hệ thống dây và bộ chia tại trục.

► Mô hình 1:

Sử dụng bộ chia tại các tầng. Tín hiệu từ trung tâm được chia thành từng nhóm bằng bộ chia, được đặt tại trung tâm. Mỗi một nhóm sẽ có khuếch đại, khuếch đại tín hiệu tại đầu tầng, và được chia đến các ổ cắm.

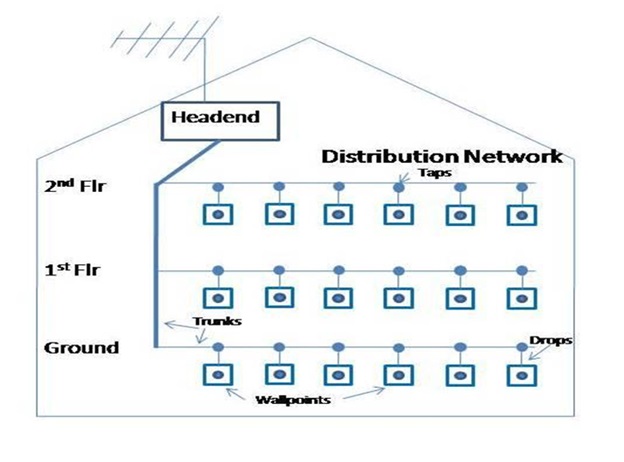

hệ thống truyền hình matv

► Mô hình 2:

Sử dụng bộ Tap off.  Tín hiệu sẽ đi thẳng từ trung tâm dọc theo trục. Tại mỗi nhóm tầng đặt bộ khuếch đại, tín hiệu được lấy từ đầu tape ra, đi qua bộ khuếch đại đặt tại đó và được chia ra đến các ổ cắm.
