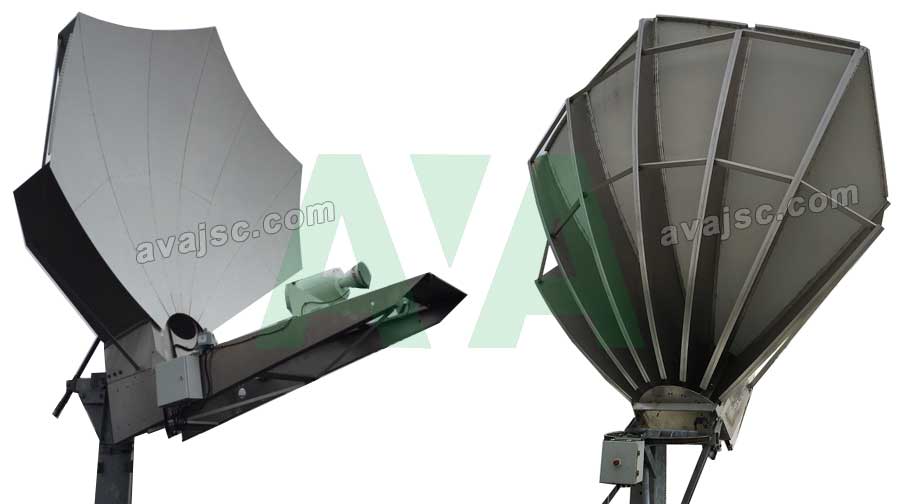

Anten VSAT 3.8m GD SATCOM

Ăng ten VSAT đường kính 3.8 mét của General Dynamics SATCOM Technologies mang lại hiệu suất vượt trội cho việc truyền – TX “transmit” / nhận – RX “receive” tín hiệu vệ tinh. Sử dụng trong trạm VSAT.

Anten VSAT của GD thu tín hiệu vệ tinh các ứng dụng ở tần số L (L-Band) thông qua băng tần Ka (Ka-band). Ăng-ten VSAT được thiết kế theo các tiêu chuẩn từ USA, nó cung cấp một thiết kế với các tấm phản xạ được ghép với nhau một cách chính xác nên tín hiệu thu phát ổn định. Thiết kế hiện đại, chính xác cao cung cấp hiệu suất vượt trội cho mức độ phân cực chéo thấp.

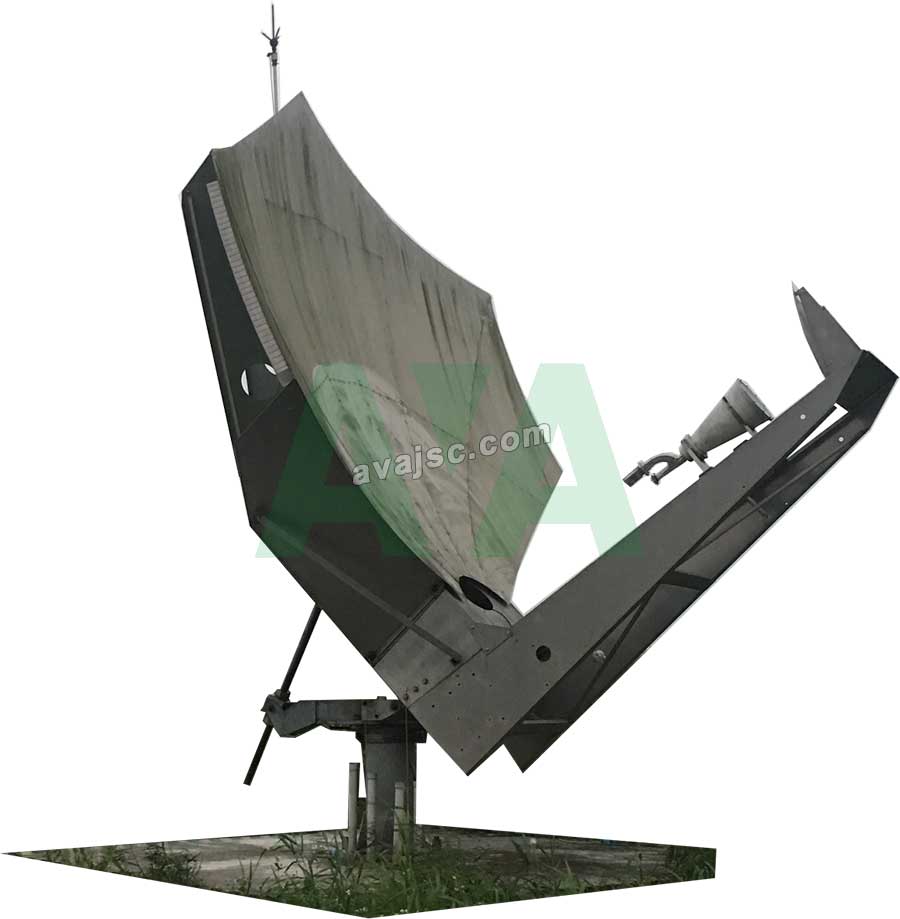

Trên hệ thống FEED của Anten VSAT thể hỗ trợ lên đến 300 lbs. (136 kg) các thiết bị tích hợp. Hệ thống phản xạ được hỗ trợ nâng /xoay bởi một bệ thép cố định hoặc động cơ thép mạ kẽm. Đối với bệ hệ thống cột được thiết chắc chắn và có thể dễ dàng lắp đặt trên mặt sàn bê tông gia cố hoặc trên sân thượng các toà nhà bằng cách sử dụng móng bê tông, khung tải hoặc giá đỡ chịu lực.

Hiệu suất điện tuân thủ các quy định của FCC 25.209 và thông số kỹ thuật của Anten VSAT – Thuỳ bên - sidelobe theo ITU-RS-580. Cấu hình vệ tinh cài đặt “Preset” sẵn cho Intelsat (F1, E2), Eutelsat (L, M), Asiasat, Europe Star và Singapore Telecom.

TÍNH NĂNG, ĐẶC ĐIỂM

Hệ thống phản xạ hoàn toàn bằng hợp kim nhôm kết hợp với nhau một cách chính xác.

Anten VSAT 3.8m với thiết kế hình cánh bướm đặc biệt có thể hoạt động ổn định ở Band từ 1,5 đến 31 GHz, đáp ứng các quy định của FCC 25.209 (Đây là tiêu chuẩn về hiệu suất cho các trạm vệ tinh VSAT mặt đất) trong băng tần Ku và vượt ra ngoài vùng phản xạ / bức xạ chính – “main beam” ở băng tần C

Hệ thống Feed của Anten hỗ trợ lên đến 300 lbs. (136 kg) thiết bị (2 người trèo lên hệ thống này ok luôn)

EL thép mạ kẽm trên bệ AZ với giắc hoặc thanh chống

Tiêu chuẩn: chống lại sức gió 125 dặm / giờ (200 km / giờ) tương đương với bão trên cấp 16 (theo thang sức gió Beaufort) ở mọi vị trí.

Các tuỳ chọn để Build cấu hình ( sẽ mất thêm chi phí so với bản tiêu chuẩn – Standard)

Cấu hình nguồn cấp dữ liệu các băng tần L, S, C, X, Ku, DBS và Ka-band

Hệ thống Feed chỉ nhận băng tần C / Ku

Hệ thống Feed chuyên dụng (ví dụ: mở rộng băng tần, đa băng tần)

Hệ thống điều khiển anten có theo dõi

Các hệ thống LNA hoặc LNB tích hợp cho VSAT

HPAs, bộ chuyển đổi và hệ thống M & C

Bệ / chân đế cố định hoặc có động cơ (Dùng động cơ vẫn hơn vừa nhẹ nhàng vừa dễ dàng để xoay, ngẩng các hướng theo vệ tinh)

Tùy chọn ăng ten VSAT gia cố thêm để có thể chịu tốc độ gió cao (HWA) lên đến 150 dặm / giờ (240 kmh)

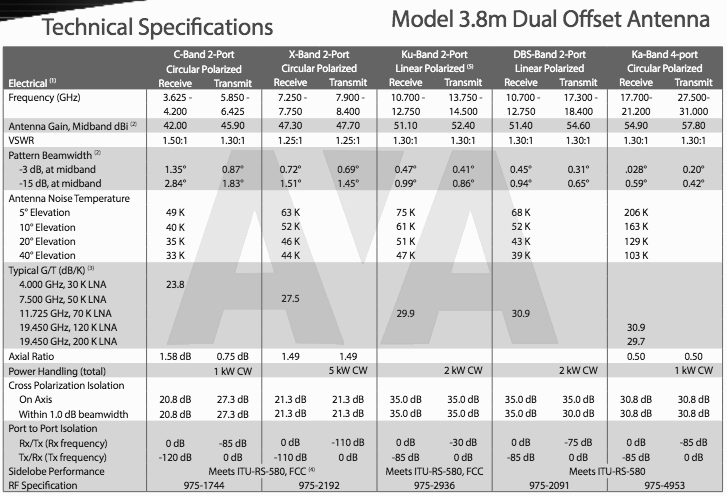

Bảng thông số kỹ thuật chi tiết -> XEM TẠI ĐÂY
