Anten Vsat đường kính 2.4m
Hãng | Antesky |
Model | VSAT 2.4M |
Xuất xứ | China |
Chức năng | Trạm vệ tinh VSAT |
Tần số | TX và RX C band, Ku band, Ka Band |
Tình trạng | Order 12 ngày |
Bảo hành | 12 tháng |
Hàng | Mới, đủ CO, CQ |
Giá: 115.000.000đ
Giá trên chưa bao gồm VAT
Anten Vsat 2.4m hay Anten VSAT là loại Anten parabol C band hoặc Ku band dùng cho trạm vệ tinh VSAT, Anten VSAT là Anten có thể thu – RX và phát – TX
Anten VSAT loại cố định FIX đường kính 2.4m là loại trạm vệ tinh VSAT loại nhỏ, nhưng thu / phát tín hiêu ổn định, hiệu suất cao, giá thành sản phẩm không cao.
Hệ thống ăng ten VSAT Antesky 2,4m có thể hoạt động ở tần số băng tần C – Band C, băng tần Ku – Band Ku và băng tần Ka – Band K (Ka band có tần số 26.5–40 GHz) với hiệu suất cao
VSAT Anten 2.4m với các tấm ghép lại bằng hợp kim nhôm, với hệ thống khung giá đằng sau “back structure” bằng kim loại chịu lực, đồng thời sơn tĩnh điện ngoài trời màu trắng, chống lại các tác động của môi trường.
Ăng-ten VSAT 2,4m với các tấm ghép phản xạ bằng kim loại nhôm đước thiết kế chính xác nên để dễ lắp đặt, thi công.

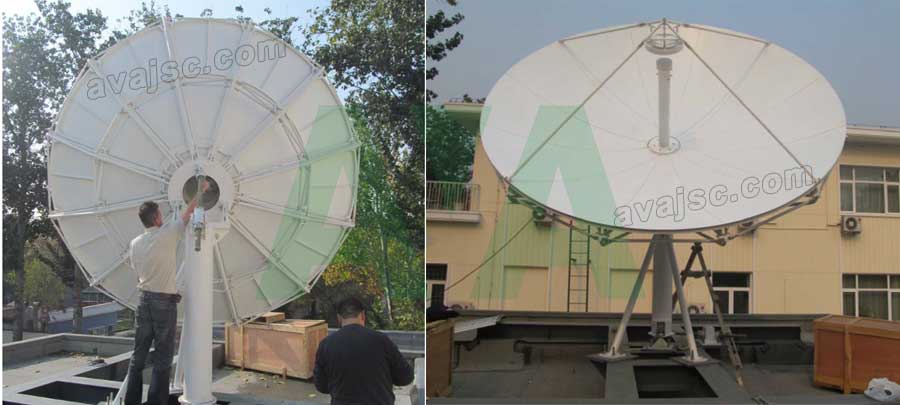

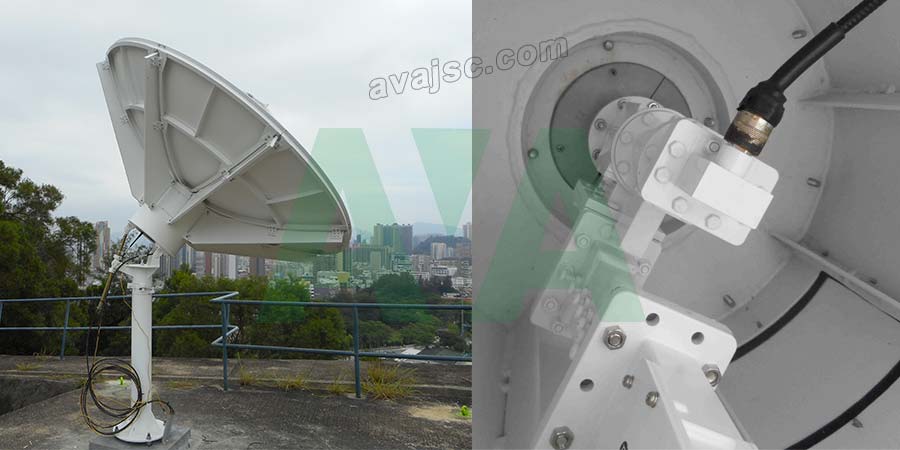

Chân / Cột đế “Kingpost” của Parabol VSAT được thiết kế chắc chắn gồm hệ thống ốc viét chính xác nên có thể dễ dàng điều chỉnh hướng / góc của Anten. Dễ dàng lắp đặt trên mặt đất (có đổ bê tông) hoặc trên sân thượng các toà nhà.
Antesky là một nhà cung cấp Anten VSAT chuyên nghiệp với hơn 30 năm kinh nghiệm.
Các hệ thống VSAT sử dụng ăng ten Antesky 2,4m được ứng dụng cho các nhà cung cấp dịch vụ viễn thông không dây, nhà cung cấp dịch vụ Internet, nhà điều hành hệ thống và đài truyền hình trên toàn thế giới.
Các tính năng Anten VSAT đường kính 2.4m:
- Đường kính: 2.4m
- Hoạt động trong băng tần C hoặc băng tần Ku / băng tần Ka
- Thu tín hiệu – Receive và phát tín hiệu – Transmit - C-Band Receive: 3.625~4.2 GHz / Transmit: 5.85~6.425 GHzvà - Ku-Band Receive 10.95~12.75 GHz / Transmit: 14.0~14.5 GHz
Các thông số chính VSAT Anten :
Model: ATSK-C240CSTA or ATSK-K240LA
Antesky 2.4m antenna system that will operate at C-band, Ku-band and Ka band frequencies with high efficiency and at the same time successfully withstand the effects of the environment.
The 2.4m vsat antenna features all aluminum metal reflectors which consist of precisely formed panels with matched radials and hub assemblies for the ease of installation.
A galvanized steel fixed or motorizable pedestal that provides the required stiffness for pointing and tracking accuracy supports the 2.4m dish reflector, and 2.4m dish antenna can be installed on the ground or rooftop.
Antesky is a professional VSAT antenna supplier. Antesky 2.4m antenna systems are available for a wide range of applications including wireless telecommunication service providers, Internet service provider, system operators and broadcasters throughout the world.
VSAT 2.4m antenna Features:
Superior electrical performance
Hot-dip Galvanized structural steel
Guaranteed high-qualified antenna structure
Specialized feed systems
Stainless Steel Hardware
Faster and cheaper system implementation
Penetrating or Non-penetrating Mount
Compact packaging design for ease and low-cost shipping
Responsive customer service support
2.4M VSAT DISH ELECTRICAL SPECIFICATION
Diameter: 2.4M
Operating Frequency
- C-Band Receive: 3.625~4.2 GHz / Transmit: 5.85~6.425GHz
- Ku-Band Receive10.95~12.75GHz / Transmit: 14.0~14.5GHz
Gain, Mid-band: C band RX: 38.18, C band TX: 41.76dBi and Ku band RX: 47.94, Ku band TX: 48.87 dBi
Polarization C band: Linear/ Circular, Ku band: Linear
Cross Polarization Isolation for Linear Pol.
(on Axis), dB≥35dB
across 1dB Beam Width, dB ≥33dB
Axial Ratio (dB) For Circular Pol. 1.30 1.09
VSWR 1.25:11.25:11.25:11.25:1
Antenna Noise Temperature, 2-port feed10° Elevation20° Elevation40° Elevatio C band: 38°K31°K24° and Ku band: 52°K43°K38°K
-3dB Beam Width 2.03° 1.34° 0.66° 0.59°
Tx. Power Capability, KW 5 1
Feed Interface C band RX: CPR-229G, C band TX: CPR-159G/137G, Ku band RX: WR-75, Ku band TX: WR-75
Feed Insertion Loss, dB 0.2 0.2 0.25 0.25
Isolation, Tx to Rx, dB 85
Radiation Pattern: First Side lobe CCIR580-4
2.4M VSAT ANTENNA MECHANICAL SPECIFICATION
Antenna Type: Ring Focus Antenna
Antenna Pedestal Type: Kingpost Pedestal
Finishes: Reflector Surface Pedestal & Back Structure Aluminum panels with high-diffusing white paint Hot dipped Galvanized
Surface Accuracy (RMS) ≤ 0.35mm
Azimuth: 0°~360°
Elevation: 0°~90°
Antenna Drive: Manual or Motorized drive
2.4M ANTENNA ENVIRONMENTAL SPECIFICATION
Operational Wind: 72km/h Gusting to 97km/h
Survival Wind: 200km/h
Temperature: – 40°C ~ + 60°C
Relative Humidity: 100%
Solar Radiation: 1135Kcal/ h/ m2
Seismic (Survival) 0.3g (H), 0.15g (V
Vậy, Anten VSAT là gì hay VSAT là gì
VSAT tiếng Anh là “A very small aperture terminal” . VSAT là thiết bị đầu cuối, là trạm vệ tinh mặt đất hai chiều thu tín hiệu RX và phát tín hiệu TX với đường kính của Anten từ 1.2m đến 4.5m hoặc lớn hơn tuỳ theo yêu cầu của đơn vị sử dụng.
Phần lớn ăng ten của VSAT có phạm vi từ 0.75 m đến 3.8 m. Tốc độ dữ liệu, trong hầu hết các trường hợp, dao động từ 4 kbit / s đến 16 Mbit / s.
Các trạm VSAT truy cập các vệ tinh thu hoặc phát để chuyển / nhận dữ liệu từ các trạm vệ tinh trên mặt đất / không gian ***.
Các VSAT được sử dụng để truyền dữ liệu băng thông hẹp hoặc dữ liệu băng thông rộng (để cung cấp truy cập Internet vệ tinh đến các địa điểm từ xa, VoIP hoặc video).
Các Anten VSAT cũng được sử dụng trên các phương tiện di chuyển, cho quân đội Anten Flyaway hoặc thông tin liên lạc hàng hải di động – Anten Maritime …

AvL Mobile VSAT Motorized Transportable Vehicle-Mount Antenna là hệ thống anten VSAT lắp trên xe chuyên dụng tự động tracking băng tần Ku Band, Ka-band

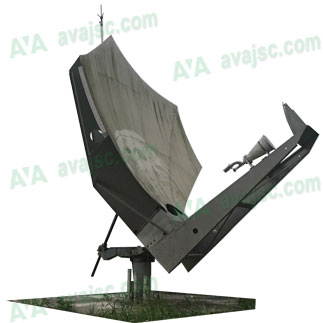

Anten VSAT cố định với đường kính 3.8m dùng trong trạm VSAT thu và phát tín hiệu, dữ liệu L Band thông qua tần số Ka Band. Ăng ten VSAT của GD Satcom TX/RX ổn định

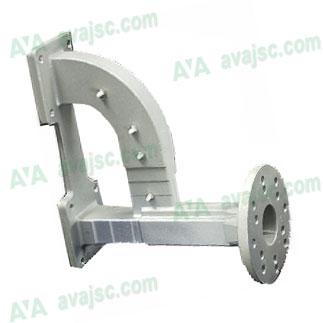

Ống dẫn sóng C band OMT 112924-2 Ortho mode transducer từ General Dynamics SATCOM (GD Mission) Anten VSAT 3.8m GD SATCOM

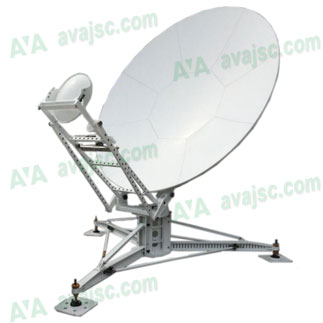

Anten VSAT hay Anten Flyaway đường kính chảo 2.4m bằng carbon dùng cho trạm VSAT di động. Anten VSAT có thể thu và phát tín hiệu C band hoặc Ku band.

BUC - A block upconverter của Norsat có các model: ELMTBKU006 – 6W, ELMTBKU008 – 8W, ELMTBKU010 – 10W dùng trong hệ thống vệ tinh VSAT

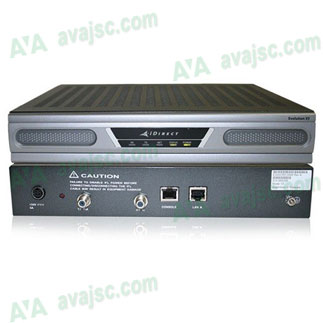

Modem vệ tinh iDirect X5, iDirect X5 Satellite Router dùng trong VSAT có ngõ TX và RX hỗ trợ thu phát tín hiệu, dữ liệu qua vệ tinh thông qua BUC
